ENVELOPPE EXTÉRIEURE PORTANTE À UNE CHARPENTE AVEC UN SYSTÈME DE FAÇADE VENTILÉE

Le cœur de la technologie Manni Green Tech consiste en un noyau composé de profils structurels Manni Green Tech 10X50 / 140 / 50X10 mm sur lesquels des plaques en béton et en placoplâtre sont appliquées avec les certifications propres de Manni Green Tech. Des matériaux isolants sont insérés dans l'espace interposé entre les structures. Le « noyau » structurel Manni Green Tech, ainsi composé, peut être combiné aux nouveaux systèmes innovants de façade ventilée ISOPAN de tous les types d'ADDMIRA, en augmentant les performances thermiques/acoustiques de la façade ainsi que les différentes compositions de design architectural qui peuvent être réalisées.

ENVELOPPE EXTÉRIEURE PORTANTE À DEUX CHARPENTES AVEC UN MUR MANTEAU

Le cœur de la technologie Manni Green Tech consiste en un noyau composé de profils structurels Manni Green Tech 10X50 / 140 / 50X10 mm sur lesquels des plaques en béton et en placoplâtre sont appliquées avec les certifications propres de Manni Green Tech. Des matériaux isolants sont insérés dans l'espace interposé entre les structures. Le « noyau » structurel Manni Green Tech sera combiné, sur le côté extérieur, avec un mur manteau isolant, tandis qu'un contre-mur non portant sera installé sur le côté intérieur. Le tout avec des finitions et des peintures personnalisées adaptées à un usage d’habitations civiles.

ENVOLTORIO EXTERIOR PORTANTE DE TRAMA DOBLE CON REVESTIMIENTO DE PANELES SÁNDWICH
Muros de carga perimetrales con estructura de acero ligero MANNI GREEN TECH® marco metálico y revestimiento en placa de yeso revestido en el interior y losas de hormigón armado y sistema de aislamiento termoacústico ISOPAN para el acabado con paneles sándwich ISOPAN mod.

ENVELOPPE EXTÉRIEURE PORTEUSE AVEC DEUX CHARPENTES ET COUCHE ISOLANTE À RUPTURE THERMIQUE
Murs périmétriques porteurs avec cadre structurel en light steel frame Manni Green Tech® avec charpente métallique et revêtement en plaques de plâtre enduit à l'intérieur et en plaques de béton armé avec une couche d'isolation thermo-acoustique à rupture de pont thermique à l'extérieur.

ENVELOPPE EXTÉRIEURE PORTANTE À UNE CHARPENTE AVEC DES CARACTÉRISTIQUES REI 90


Le cœur de la technologie Manni Green Tech consiste en un noyau composé de profils structurels Manni Green Tech 10X50 / 140 / 50X10 mm sur lesquels des plaques de plâtre enduit de type DF de complètement sont appliquées. Cette solution a été testée en effectuant des tests de laboratoire adaptés pour obtenir des valeurs de résistance au feu de 90 min. Pour recevoir de plus amples informations sur la certification, veuillez remplir le formulaire de contact.

MUR INTÉRIEUR PORTANT À UNE CHARPENTE AVEC DES PLAQUES DE REVÊTEMENT

Grâce à la technologie Manni Green Tech, les murs intérieurs deviennent structurels avec des profils Manni Green Tech 10X50 / 140/ 50X10mm. Des plaques de placoplâtre de différents types et des matériaux isolants complètent le mur vertical pour augmenter le pouvoir d'insonorisation.

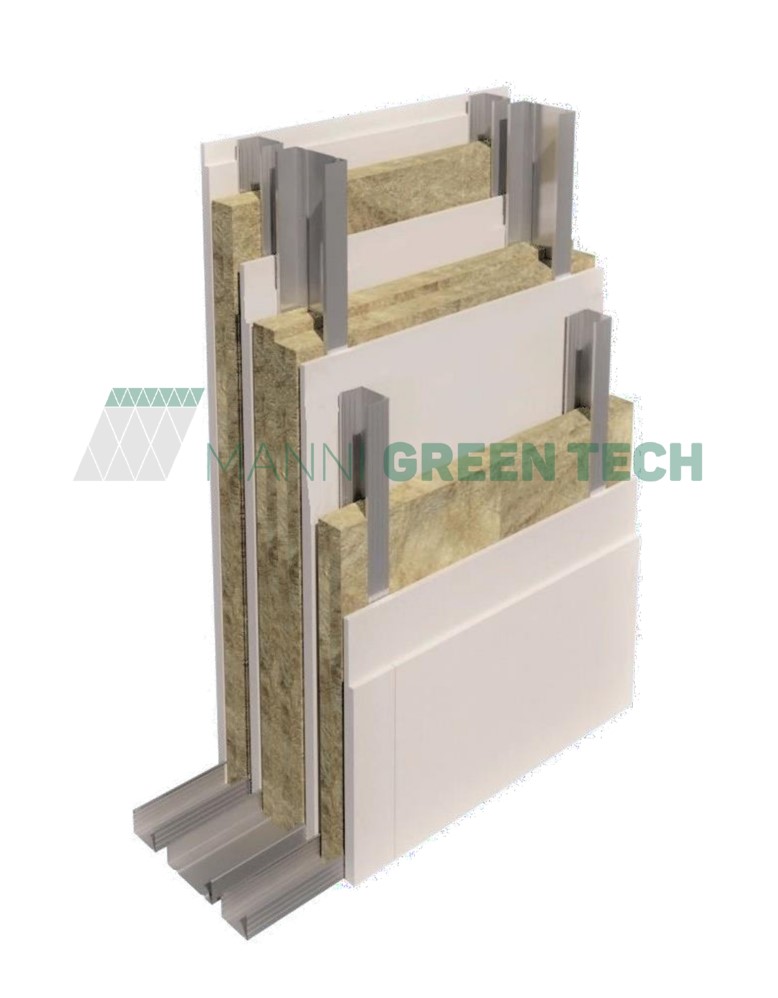

MUR INTÉRIEUR PORTANT À TROIS CHARPENTES AVEC DES PLAQUES DE REVÊTEMENT.
Murs porteurs internes avec cadre structurel en light steel frame Manni Green Tech® avec charpente métallique et revêtement en plaques de plâtre enduit.

PLANCHER INTÉRIEUR PORTANT À HAUTEUR D’ÉTAGE ENTRE DIFFÉRENTES UNITÉS IMMOBILIÈRES

Plancher portant à hauteur d’étage de séparation entre les unités immobilières avec cadre structurel en Light Steel Frame MANNI GREEN TECH réalisé avec des profilés structurels pliés à la presse ou en treillis. Les poutrelles posées à pas régulier permettent le passage des canalisations et la mise en places des éléments d’installation. Un matériau isolant est inséré dans l’espace interposé entre les structures selon les performances requises. La finition intérieure sera réalisée avec des plaques en plâtre enduit Manni Green Tech.

PLANCHER INTÉRIEUR PORTANT À HAUTEUR D’ÉTAGE ENTRE DIFFÉRENTES UNITÉS IMMOBILIÈRES AVEC DES CARACTÉRISTIQUES REI


Plancher portant à hauteur d’étage de séparation entre les unités immobilières avec cadre structurel en Light Steel Frame MANNI GREEN TECH réalisé avec des profilés structurels pliés à la presse ou en treillis. Les poutrelles posées à pas régulier permettent le passage des canalisations et la mise en places des éléments d’installation. Un matériau isolant est inséré dans l’espace interposé entre les structures selon les performances requises. La finition intérieure sera réalisée avec le système de faux-plafond DELIFTA complété avec des plaques en plâtre enduit de type DF. Cette solution a été testée en effectuant des tests de laboratoire adaptés pour obtenir des valeurs de résistance au feu de 120 min. Pour recevoir de plus amples informations sur la certification, veuillez remplir le formulaire de contact.

PLANCHER PORTANT DE TOITURE PLATE

Il est possible de réaliser des toits plats avec des profils structurels Manni Green Tech avec des portées de plancher allant de 4 mètres à 8 m*. La rigidité structurelle est donnée par le profil Manni Green Tech + tôle ondulée LG20. Un matériau isolant est inséré dans l’espace interposé entre les structures selon les performances requises. Les couches de finition intérieure et d’imperméabilisation extérieure peuvent être réalisées en fonction des performances requises.


*Pour réaliser des toitures avec une plus grande portée, l'équipe d'ingénierie de Manni Green Tech évaluera la solution optimisée en fonction de vos besoins.

PLANCHER PORTANT DE TOITURE PLATE avec SYSTÈME ISOPAN Green Roof

En combinant les deux technologies d'ISOPAN et de Manni Green Tech, il est possible de réaliser des toits plats praticables avec une finition de toit vert et des profils structurels Manni Green Tech. Les structures s’adaptent parfaitement au système Green Roof d’Isopan. La facilité et la rapidité de montage sont l'un des principaux atouts de l'ensemble de construction, en plus de tous les avantages en matière d'économie d'énergie et d'amélioration des performances liés à la toiture verte.

PLANCHER PORTANT DE TOITURE À PAN INCLINÉ

Les poutrelles structurelles Manni Green Tech avec un pas de 60 cm ou 40 cm posées sur les murs structurels créent la forme souhaitée du pan incliné. Un matériau isolant est inséré dans l’espace interposé entre les structures selon les performances requises. Les poutrelles seront finies à l'intérieur avec des plaques de plâtre enduit de Manni Green Tech et une finition d’enduit personnalisable. À l'extérieur, les éléments de toiture et d'imperméabilisation peuvent être réalisés en posant des tuiles, différents types de tôles ou d’autres finitions de votre choix.
